Installazione sul tetto dell'Ambulanza di: n.2 moduli SOLENERGY  pannelli fotovoltaici con regolatore di tensione, per mantenere costantemente sotto carica la batteria supplementare dedicata ad alimentare i servizi del comparto sanitario. Conformi ai piu' rigorosi standard qualitativi e di sicurezza IEC61215, IEC61730 e certificazione ISO9001/ISO14000. Resistono infatti alle piu' gravose condizioni ambientali e di inquinamento. Sono dotati di diodi by-pass per proteggere le celle da sovratensioni e minimizzare la perdita di potenza dovuta ad eventuali fenomeni di ombreggiamento. Numero celle 32, tipologia celle mono, tensione nominale 12V. Potenza massima 140W, dimensioni mm.1475*676*60, peso 12Kg.

ILLUMINAZIONE PERIMETRALE NOTTURNA DEL COMPARTO SANITARIO, 300 LED BLU INTEGRATI NEL PADIGLIONE

ILLUMINAZIONE COMPARTO SANITARIO

Il sistema di illuminazione a LED in dotazione al nuovo Padiglione, assicura una diffusione della luce su tutto il comparto sanitario, e in particolare sull’area di trattamento del paziente. La tecnologia LED assicura lunga durata minimo 40.000 ore fino ad un massimo di 60.000 ore, consumi ridotti rispetto alle lampade alogene, e luminosità graduabile.  Il Padiglione è dotato di 2 plafoniere a tutta lunghezza che percorrono in modo longitudinale e interamente tutta l’area di trattamento del paziente, dotate di 8 PUNTI LED ad altissima resa luminosa pari a 650 Lumen, ed un indice di resa cromatica pari a 85, per offrire una luminosità priva di zone d’ombra. Il Padiglione è inoltre dotato di illuminazione “soft” notturna a luce Led Blu con 300 punti luce Led disposti a formare una “U”.

Ai 4 angoli del padiglione sono posizionati 4 faretti “spot” a luce Led Bianca, direzionabili, per focalizzare la luce sull’area di trattamento del paziente. Il Padiglione può essere arricchito con l’aggiunta di una plafoniera a Led a luce focalizzata fissa, in direzione della testa del paziente, utile per le manovre di intubazione di emergenza. Illuminazione principale è dotata di regolatore di intensità luminosa fino a 4 livelli. Le performance luminose del prodotto sono conformi alla normativa UNI EN 1789.

Il Padiglione, può essere equipaggiato con un punto di erogazione ossigeno con mascherina a caduta dall’ alto, alloggiato all’ interno di un vano apribile con scorrevole a scomparsa. Ed è dotato di serie di un doppio appendi flebo richiudibili all’interno di un vano, apribile con scorrevole a scomparsa.

Box porta rifiuti supplementare, con sacchetto monouso, posizionato fisso alla paratia divisoria, dietro il sedile medico. Si può lasciare il coperchio di chiusura sempre aperto, fissandolo con strip di velcro alla paratia, per consentire di gettare il rifiuto rapidamente.

Supporto per una bombola portatile da lt.2/3 oppure da lt.5, realizzato in metallo preformato, verniciato con smalto di colore in tinta con l'arredo, dotato di velcro interno anti vibrante, cintura regolabile per ancoraggio bombola

PIANO di supporto alla Barella auto caricante, del tipo FISSO o con funzione TRASLABILE (trasla lateralmente per consentire all’ operatore sanitario di gestire al meglio la posizione del paziente, e operare in tutta l'area circostante alla Barella). Tutti i piani di supporto alla Barella primaria auto caricante sono realizzati in acciaio e alluminio con profilati Bosch e piano in acciaio inox 15/10, dotati di n.1 vano, oppure di n.2 vani sottostanti al Piano, utili per alloggiamento di una tavola spinale adulto e di una barella cucchiaio. Il piano è di nostra progettazione e costruzione, cosi composto: rampa a ribalta di caricamento in acciaio inox 20/10, utile per agevolare il caricamento e l’estrazione della barella primaria, servo assistita in apertura e chiusura da pistoncino idraulico posizionato lateralmente al piano. Profili in gomma interposti tra le lamiere per la riduzione delle vibrazioni in marcia. La struttura portante del piano è trattata superficialmente con anodica pari a 12 micron che ne assicura la resistenza alla corrosione e alla ruggine. Il piano traslatore con il doppio vano (si può avere sia nella versione fissa che traslabile) è dotato di un sistema meccanico di inclinazione del piano, per agevolare le operazioni di carico e scarico Barella. I modelli sono (TOP versione fissa con 1 vano sottostante, TOP1 versione traslabile con un vano sottostante, TOP2 versione fissa o traslabile con 2 vani sottostanti e inclinazione meccanica del piano).

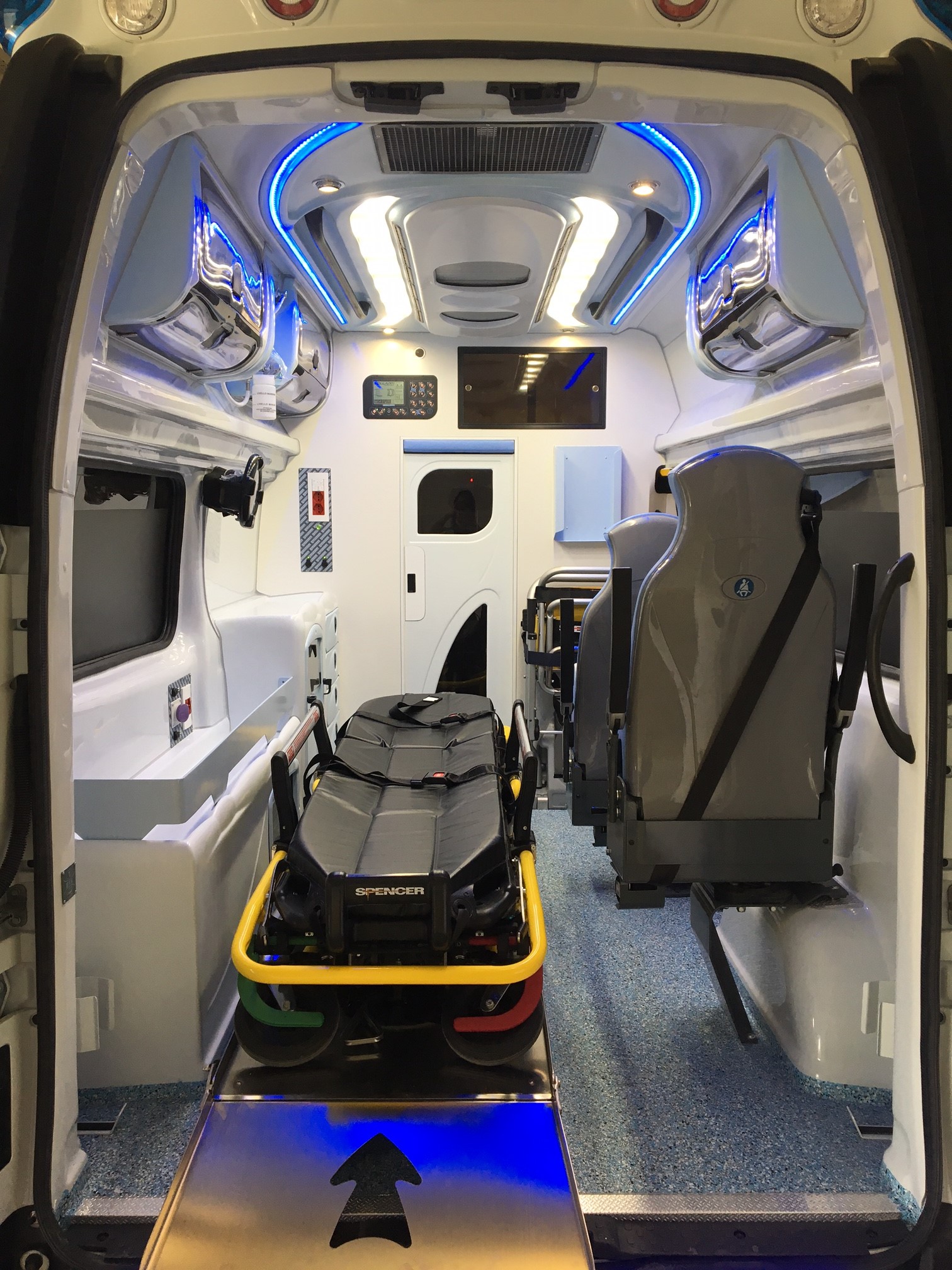

PADIGLIONE MULTIFUNZIONE MONOBLOCCO realizzato in materiale composito RTM, riveste completamente il sotto tetto. Nel padiglione è integrato un impianto di illuminazione con tecnologia LED di ultima generazione, ed è dotato dei seguenti dispositivi previsti di serie: N.2 Grandi plafoniere a  tutta lunghezza che percorrono in modo longitudinale e interamente tutta l’area di trattamento del paziente. Le plafoniere sono posizionate per offrire una luminosità priva di zone d’ombra. La tecnologia a Led assicura un ottima diffusione della luce su tutta l’area sanitaria e in particolare sull’area di trattamento del paziente, cosi come previsto dalla normativa UNI EN 1789. L'intensità luminosa è regolabile dal quadro comandi del comparto sanitario. N.4 Faretti spot orientabili a luce Led blu per illuminazione di riposo o notturna posizionati ai 4 angoli del padiglione. N.12 Diffusori con sistema canalizzato dell’ aria calda e fredda (6 diffusori nel lato destro, e 6 diffusori nel lato sinistro), assicurano un microclima ideale in tutto il comparto sanitario. N.2 Maniglioni tieniti bene, di grandi dimensioni, applicati nel lato destro e sinistro del plafone, rivestiti in gomma antiscivolo. N.2  Supporti porta sacche e fleboclisi, ripiegabili, e posti all’interno di un vano chiuso da anta scorrevole.

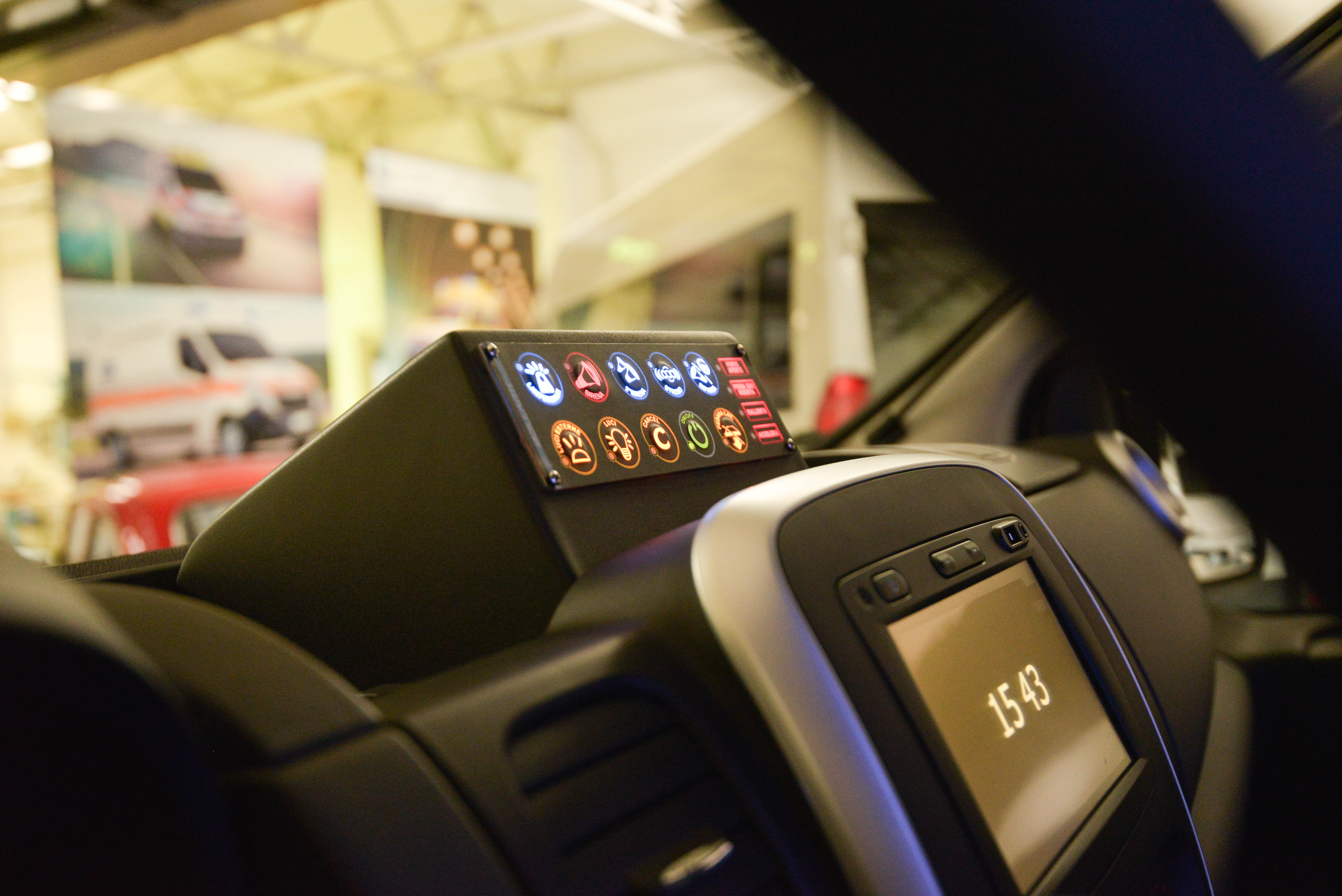

N.1 Sistema di areazione, per immissione ed espulsione dell’aria, con accensione | spegnimento e velocità regolabile direttamente dal pannello di comando del vano sanitario. L’ areatore e coperto e protetto da un carter grigliato in PVC. L’Impianto di aerazione per il ricambio dell’aria è composto da un gruppo soffiante/aspirante, integrato nel plafone sottotetto e protetto da un carter con griglia. Dotato di motore elettrico con tre velocità regolabili sia in aspirazione che in ventilazione. Griglia con alette ad apertura/chiusura automatica contestuale all’accensione della ventilazione/aspirazione e ulteriore griglia di copertura. Alla velocità massima la capacità di ricambio dell’aria max. è di 40 ricambi/ora. La resa è di 800 m3/h. Potenza max 20 W. Ventilatore a 3 velocità

Optional implementabili a richiesta: N.1 Sistema di illuminazione a LED Blu assicurata da 300 LED, disposti all’ interno di un’apposita sede creata nello stampo, lungo tutto il perimetro del padiglione, creando una “U”.  N.4 Luci faretto spot di colore bianco, orientabile, a tecnologia LED, applicati ai 4 angoli del padiglione. N.1 Luce concentrata (n.4 power Led) integrata nel padiglione con fascio di luce focalizzato sul viso del paziente per agevolare l’intubazione di emergenza. N.1 Impianto di erogazione ossigeno a caduta dall'alto, completo di mascherina e tubo, inserito in apposito vano chiuso da serranda scorrevole a scomparsa.

Maggiori indicazioni vedi immagine allegata.

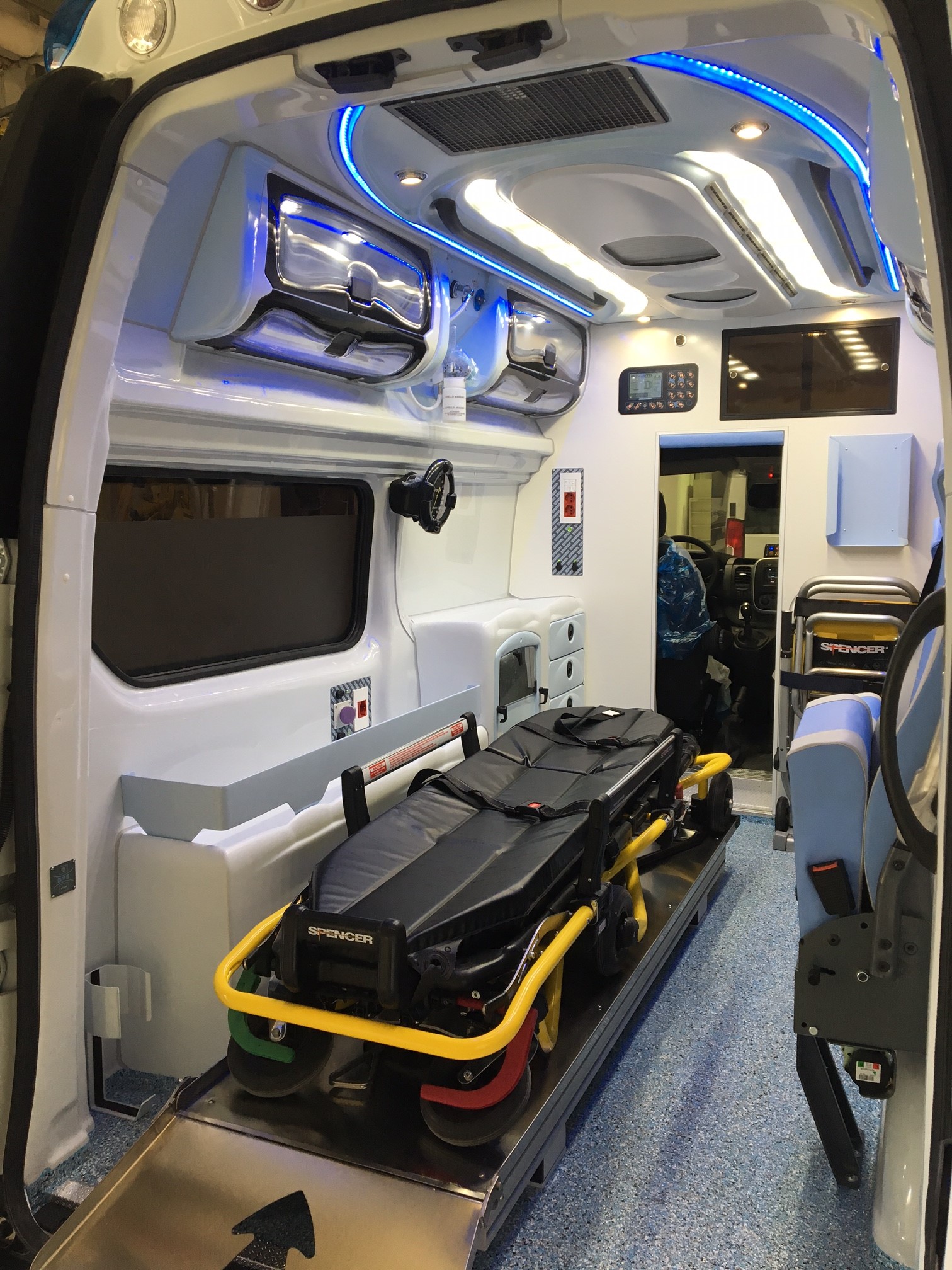

Arredo parete destra Fiat Talento

Arredamento con mobilio basso e doppio sedile fronte marcia in tandem

Arredo parete sinistra allestimento F150B

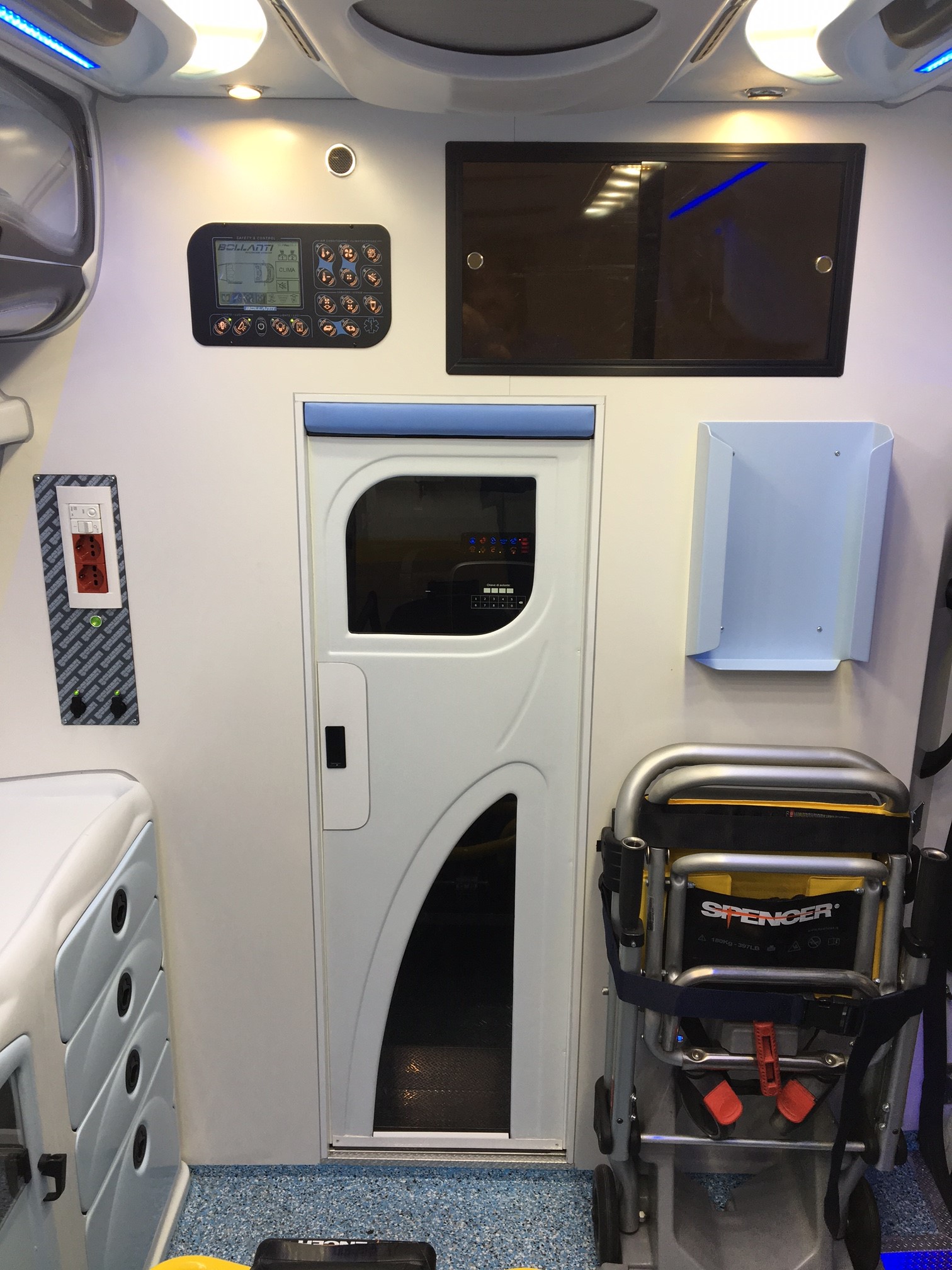

Porta di passaggio tra cabina di guida e comparto sanitario, ad azionamento manuale. Implica 2 posti in cabina di guida.

Rack multipiano personalizzato, per alloggiamento ed ancoraggio apparecchiature medicali. Piani regolabili in altezza e in profondita, realizzato in acciaio inox o fe, verniciato con smalto del colore in tinta con l'arredamento.

THERMOBOX per la conservazione dei farmaci in emergenza

THERMOBOX "Hot Box e Cold Box" per il contenimento e la conservazione dei farmaci e flebo a bordo dell'Ambulanza. E’ un dispositivo realizzato dalla nostra azienda, costituito da 2 vani separati, chiusi da anta trasparente apribile verso l'alto, un vano dedicato a frigorifero fisso (temperatura impostabile da 4° a 20°), un riscaldatore fisso (temperatura impostabile da 5° a 40°). I pannelli per impostazione della temperatura sono azionabili separatamente, e allocati nel mobile operativo angolare vicino alla postazione medica.

SANICLIMA  impianto di disinfezione del comparto sanitario integrato nell’evaporatore. (Alternativa al DISIGEN).

SANICLIMA NEWS Ambiente sanitario sempre salubre. L’ IMPIANTO è dotato di un sistema di FILTRAZIONE DELL’ARIA “ANTIBATTERICIDA” integrato nel climatizzatore con principio di funzionamento “Fotocatalisi”, per la filtrazione e il trattamento antibatterico continuo di tutta l’aria all’interno del comparto sanitario, durante la marcia del veicolo e con impianto di climatizzazione in funzione. La filtrazione dell’aria è attiva costantemente con impianto clima attivo. Sono garantite 40.000 ore di funzionamento. Entro i primi 30 minuti di funzionamento, l’abbattimento è del 99% di funghi e streptococchi.

Principio di funzionamento: la fotocatalisi è un fenomeno naturale per cui una sostanza attiva detta fotocalizzatore presente sulla superficie del filtro, attraverso l’azione della luce a led posta sui lati, converte l’energia luminosa in elettroni, che dalla reazione con l’acqua presente nell’umidità dell’aria che l’attraversa provoca una decomposizione delle sostanze inquinanti organiche ed inorganiche presenti nel flusso d’aria riducendo cosi la loro presenza nell’ambiente trattato.

Modalità di funzionamento: la filtrazione funziona in maniera costante con l’evaporatore in funzione (non necessita di funzionamento a veicolo fermo o in assenza di personale a bordo come altre strumentazioni concorrenti) e per l’utente ciò è percepibile vedendo il filtro illuminato.  La misurazione delle performance di abbattimento batterico, è stata effettuata presso un noto laboratorio di analisi chimica. Indagine effettuata su carica batterica totale a 37° e 22° con metodo rif. Norme UNI EN ISO 13098:2002, STREPTOCOCCHI e FUNGHI (metodo rif.Norme UNI ENISO 13098:2002), che ha rilevato i seguenti dati: nei primi 30 minuti (T1), abbattimento intorno al 99% della carica batterica (CBT 22°C e 37°C – Funghi e Streptococchi) nei secondi 30 minuti (T2), un ulteriore abbattimento intorno al 40/50% del restante inquinamento, mentre dopo la successiva ora (T3) 2 ore di trattamento totale, l’abbattimento è stato totale, in quanto non è stato piu’ trovato nessuno dei batteri ricercati.

IMPIANTO DI RISCALDAMENTO RAPIDO: Defa da 1400 Watt: composto da un termoventilatore elettrico in grado di riscaldare rapidamente il comparto sanitario. La tecnologia di cui è dotato il sistema, consente di riscaldare piu’ rapidamente il comparto sanitario, quanto piu’ bassa è la temperatura al suo interno. Con l’innalzamento della temperatura nel comparto sanitario si riduce l’emissione di potenza calorifica. Temperatura d’esercizio da -40°C a + 80°C. Classe di protezione IP20. Azionamento tramite pulsante posto sul riscaldatore stesso.

Optional integrabile: display timer montato in cabina di guida, a disposizione del pilota, consente di programmare l'accensione ed il funzionamento in orari stabiliti al fine di avere a disposizione il mezzo di soccorso pronto all'utilizzo, con motore e comparto sanitario caldo.

IMPIANTO DI RISCALDAMENTO Defa Full Warm up 1400 Watt: composto da un termoventilatore elettrico in grado di riscaldare rapidamente il comparto sanitario, e di una scaldi glia elettrica per il pre riscaldamento del motore dell’Ambulanza durante la stagione invernale. Il sistema riscalda l’acqua del circuito di raffredamento del motore fino ad una temperatura ottimale, riscaldando nel contempo anche il comparto sanitario. Il display timer di cui è dotato il sistema, viene montato in cabina di guida, a disposizione del pilota,  e consente di programmare l’accensione ed il funzionamento in orari stabiliti al fine di avere a disposizione il mezzo di soccorso pronto all’utilizzo, con il motore e il comparto sanitario, caldo. In caso di funzionamento per oltre 3 ore, è necessario mantenere collegata l’alimentazione 220V. attraverso la presa esterna, al fine di salvaguardare la batteria. Temperatura d’esercizio da -40°C a + 80°C. Classe di protezione IP20. Azionamento tramite pulsante posto sul riscaldatore stesso.

Illuminazione LED BLU Notturna supplementare, in aggiunta ai 300 Led Blu perimetrali integrati nel padiglione e previsti di serie, è possibile applicare il carter grigliato in metacrilato trasparente (a copertura dell'areatore) in sostituzione del carter in pvc nero previsto di serie, dotato di illuminazione Blu supplementare.

SISTEMA ANTIFURTO DEVIL consente “disinserendo la chiave di accensione” di mantenere acceso il motore del mezzo di soccorso, e tutte le principali funzioni del comparto sanitario ed esterne (impianto luci, impianto climatizzazione, lampeggianti). Il sistema si attiva automaticamente quando si disinserisce la chiave di accensione, con il freno a mano attivato, e la posizione del cambio è neutra, ed il motore acceso.

Se la chiave di accensione motore non viene reinserita, e si toglie il freno a mano o si pigia sul pedale della frizione il motore si spegne, evitando quindi che malintenzionati possano tentare il furto dell’Ambulanza.

Il sistema consente di mantenere (a motore acceso) tutte le utenze attive per un lungo periodo, evitando di scaricare la batteria.

CROMO AMBIENTE FLESSIBILITA’ anche nel COLORE

L’arredamento del vano sanitario, cosi come i componenti di supporto alla segnalazione esterna possono essere personalizzati anche a livello cromatico. Il colore, infatti, influisce positivamente sul comfort del paziente e dell’operatore. Le diverse tonalità applicabili, vanno dal bianco con inserti blu, al celeste con inserti grigio o giallo, al verde con inserti grigio. Le diverse tonalità possono essere coordinate per creare un “cromo ambiente” rilassante e piacevole, la selleria rivestita in resistente similpelle di alta qualità, è in tinta con il colore dell’arredamento.

- Arredo GRIGIO ALICE con finiture BLU COLOMBA, pavimento BLU, sedili BLU con inserto GRIGIO. (di Serie).

- Arredo VERDE SANITARIO con finiture GRIGIO ALICE, pavimento VERDE, sedili VERDE con inserti GRIGIO. (a richiesta)

- Arredo CELESTE con finiture GRIGIO ALICE, pavimento BLU, sedili CELESTE con inserti GRIGIO. (a richiesta)

- Arredo: CELESTE con finiture GIALLO ZINCO 1018, pavimento CELESTE, sedili Celeste con inserti GIALLO. (a richiesta).

- Arredo: GRIGIO con finiture ROSSO, pavimento grigio, sedili ROSSO con inserti GRIGIO (a richiesta)

Il Sedile Transito è fornito a richiesta in sostituzione del sedile previsto nella produzione di serie. Rispetto al sedile di serie ha una imbottitura interna maggiorata sia nel poggiatesta che nella seduta e nello schienale, e un diverso design. Questa tipologia di sedile pur avendo una vocazione speciale per l'utilizzo sulle lunghe percorrenze in quanto generoso in Comfort e Sicurezza, è perfettamente idoneo all'utilizzo in emergenza grazie ai braccioli abbattibili in alluminio, al pratico sistema di sgancio e rotazione. Il carter in abs di rivestimento posteriore, è limitato all'altezza della schiena, mentre il rivestimento e l'imbottitura del poggiatesta, proseguono anche nella parte posteriore. Il sedile è omologato in M1 essendo stato sottoposto a tutti i test di resistenza dinamica.

Divanetto MONOPOSTO (figura R) utile per la seduta di emergenza di 1 persona, costituito da una imbottitura in poliuretano adeguatamente sagomata, rivestito in eco pelle bicolore, facile da pulire e igienizzare, molto resistente all'abrasione. Il divanetto si può posizionare nel lato destro o nel lato sinistro della base piana della parete destra, unitamente al divanetto, viene applicato un poggia schiena, imbottito con poliuretano espanso adeguatamente sagomato, su base in legno, rivestito in eco pelle bicolore, facile da pulire e igienizzare.

Divanetto BIPOSTO (figura S) utile per la seduta di emergenza di 2 persone, costituito da una imbottitura in poliuretano adeguatamente sagomata, rivestito in eco pelle bicolore, facile da pulire e igienizzare, molto resistente all'abrasione. Unitamente al divanetto, viene applicato un poggia schiena, imbottito con poliuretano espanso adeguatamente sagomato, su base in legno, rivestito in eco pelle bicolore, facile da pulire e igienizzare.

Divanetto BIPOSTO CON GAVONE (figura T) con sedute alzabili separatamente per accesso al gavone sottostante, utile per la seduta di emergenza di 2 persone, costituito da una struttura in metallo rivestita con stampata in materiale composito RTM. I due cuscini imbottiti sono fissati su 2 carter in composito prestampato,  entrambi i cuscini sono asportabili per pulizia e disinfezione, imbottiti con poliuretano sagomato, rivestiti in eco pelle resistente alle abrasioni. Unitamente al divanetto viene applicato un sistema poggia testa e schiena, costituito da 4 cuscini asportabili separatamente, imbottiti e rivestiti in eco pelle bicolore.  (La scelta di questa soluzione comporta l'eliminazione della parete destra con vani prevista di serie sul modello Professional 118).

Colore arredamento Verde Sanitario con finiture Grigio Alice

Faro di ricerca applicabile sullo spoiler anteriore, con telecomando interno fissato in cabina di guida. Funzione di azzeramento automatico del faro nel momento.
